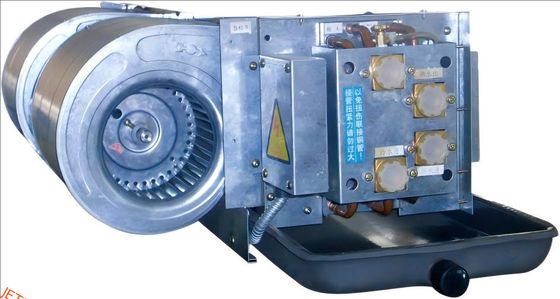

Eine Ventilatorcoil-Einheit (FCU), auch als vertikale Ventilatorcoil-Einheit (VFCU) bekannt, ist ein Gerät, das aus einemWärmetauscher(Spule) und eineVentilator. FCU werden häufig inKlimatisierungSysteme von Wohn-, Gewerbe- und Industriegebäuden, dieLuftkonditionierung mit SpaltkanalDie FCU sind in der Regel anKanalarbeitenund aThermostatzur Regulierung der Temperatur eines oder mehrerer Räume und zur Unterstützung des HauptLuftbehandlungseinheitDer Thermostat steuert die Lüftergeschwindigkeit und/oder den Wasserfluss oderKühlmittelmit einemSteuerventil.
Eigenschaften:
- Einheit mit Kanalventilatorspule
- FCU-Ventilator-Spuleinheit
- Heizspirale
- Produktbezeichnung: Ventilator-Spuleinheit
- Spulenreihen: 4 Reihen ---- 3 Reihen
- Motor: Einphasenkapazitätsmotor
- Ventilator: Zentrifugalventilator mit doppelter Einleitung
- Stromversorgung: 220 V, 50 Hz
- Abflussrohr: 3/4"
- Nicht erlaubt
* Elektrische Heizung (PTC)
* Rückkehrluftkasten
* Gleichstrommotor ohne Bürsten
Technische Parameter:
Modell
Ich habe ihn. |
FP-200
(FP-34) |
FP-300
(FP-51) |
FP-400
(FP-68) |
FP-500
(FP-85) |
FP-600
(FP-102) |
FP-800
(FP-136) |
FP-1000
(FP-170) |
FP-1200
(FP-204) |
FP-1400
(FP-238) |
Standardluft
Volumen ((m3h) |
H |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
| M |
255 |
382 |
510 |
638 |
765 |
1020 |
1275 |
1530 |
1785 |
| L |
170 |
255 |
340 |
425 |
510 |
680 |
850 |
1020 |
1190 |
| (W) Kühlkapazität |
1800 |
2700 |
3600 |
4500 |
5400 |
7200 |
9000 |
10800 |
12600 |
| (W) Wärmekapazität |
2700 |
4050 |
5400 |
6750 |
8100 |
10800 |
13500 |
16200 |
18900 |
| PTC (fakultativ) |
Leistung ((KW) |
1.5 |
2.0 |
2.5 |
3.0 |
3.0 |
4.5 |
4.5 |
6.0 |
6.0 |
| Elektrischer Strom (A) |
6.8 |
9.1 |
11.4 |
13.7 |
13.7 |
20.5 |
20.5 |
27.3 |
27.3 |
Statischer Druck ((Pa) |
S |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
| E |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
50 |
50 |
Geräuschpegel ((dB)) |
S |
≤ 37 |
≤ 39 |
≤ 41 |
≤ 43 |
≤ 45 |
≤ 46 |
≤ 48 |
≤ 50 |
≤ 52 |
|
| E |
≤ 40 |
≤ 42 |
≤ 44 |
≤ 46 |
≤ 47 |
≤ 48 |
≤ 50 |
≤ 54 |
≤ 56 |
|
Spirale |
Typ |
Hochreine Kupferrohre und Kühlflossen aus Aluminium |
Wasserfluss(1000 kg/h) |
0.34 |
0.50 |
0.66 |
0.81 |
0.96 |
1.28 |
1.61 |
1.92 |
2.18 |
Druckabfall ((KPa) |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
50 |
| Max. Arbeitsdruckmaschine(MPa) |
1.6 |
Motor
|
Leistungsaufnahme |
S |
37 |
52 |
62 |
76 |
96 |
134 |
152 |
189 |
228 |
| E |
44 |
59 |
72 |
87 |
108 |
156 |
174 |
250 |
300 |
| Anzahl |
1 |
2 |
Lüfter |
Typ |
Zentrifugalventilator mit doppeltem Einlass |
| Anzahl |
1 |
2 |
3 |
4 |
Anmerkungen:
1.Kühlbedingungen: DB=27°C, WB=19.5°C, TW1=7°C, △TW=5°C; Heizbedingungen: DB=21°C, TW1=60°C, △TW=10°C.
2Die Kühl- und Heizkapazitäten sind Werte bei hoher Geschwindigkeit, bei mittlerem Luftvolumen ca. 84% der in der Tabelle angegebenen Werte, bei geringem Luftvolumen ca. 74%.
3.Die Spirale ist ein dreischichtiges Rohr mit einer Flossendichte von 12 Flossen pro Zoll. Für andere Typen, wie z. B. zweischichtige Rohre, bitte gesondert angeben.
4.Die Geräuschwerte müssen unter den einschlägigen Anforderungen der nationalen Norm GB-T19232-2003 erprobt werden.
5.Die Leistung des Motorenzeichens dieses Produkts ist die Ausgangsleistung, während die in der obigen Tabelle dargestellte Leistung die Motoreingangsleistung ist.
6.In den obigen Modellnummern stellen die in Klammern stehenden Ziffern das Luftvolumen für Hochgeschwindigkeitsfahrten dar: Menge ×10 m3/h. Beispiel: FP-34 hat ein Luftvolumen von 340 m3/h.
Anwendungen:
JETEX Fan Coil Units sind vielseitige HVAC-Produkte, die für eine Vielzahl von Anwendungen in verschiedenen Umgebungen geeignet sind.Diese Indoor Fan Coil-Einheiten sind so konzipiert, dass sie effiziente Kühl- und Heizlösungen sowohl in Wohn- als auch in gewerblichen Räumen bietenDie Modelle von FP-200 bis FP-1400 bieten eine Vielzahl von Optionen, um unterschiedlichen Raumgrößen und Kühlbedürfnissen gerecht zu werden.
Häufige Fragen:
F: Welche Marke hat die Ventilator-Spule?
A: Die Marke der Ventilator-Spule ist JETEX.
F: Welche Modellnummern gibt es für die Ventilator-Spuleinheit?
A: Die verfügbaren Modellnummern reichen von FP-200 bis FP-1400.
F: Wo wird die Ventilator-Spulen-Einheit hergestellt?
A: Die Ventilator-Spule wird in Guangzhou, China, hergestellt.
F: Kann die Ventilator-Coil-Einheit sowohl für Wohn- als auch für gewerbliche Zwecke verwendet werden?
A: Ja, die Ventilator-Spule ist sowohl für Wohn- als auch für gewerbliche Anwendungen geeignet.
F: Welche Garantie wird für die Ventilator-Spulen-Einheit gewährt?
A: Zur Gewährleistungsbestimmung lesen Sie bitte die vom Hersteller bereitgestellte Gewährleistungsbestimmung.
