Eine Ventilator-Coil-Einheit (FCU) ist eine entscheidende Komponente in Heiz-, Lüftungs- und Klimaanlagen, die für die Klimaanlage in Gebäuden verantwortlich ist.Eine der vielseitigen Optionen zur Verfügung steht ist die Fan Coil Einheit Produkt für verschiedene Anwendungen entwickelt.

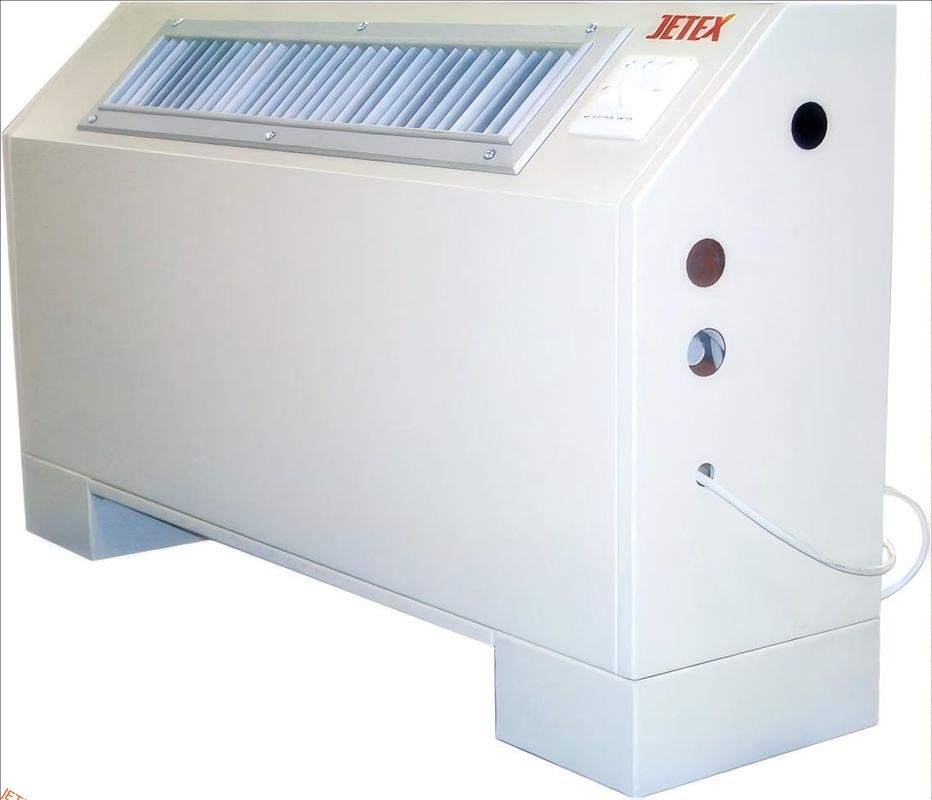

JETEX-Exposed Vertical-Typ FCU haben 2 Serien, die Seitwind-Auslassserie und die Oberwind-Auslassserie.
Eigenschaften:
- Spirale:Die einzigartige Design-Spule fördert effektiv die Vermischung von heißer und kalter Luft, wodurch die Wärmeübertragungseffizienz erhöht und die Betriebskosten der Klimaanlage gesenkt werden.
- Lüfter:Ich...mit eigener Geschwindigkeit vorwärts gekrümmter Mehrblattenbreiträderzentrifugalventilator
- Gesamtstichkondensat-Tray:Bildet durch einmaliges Stempeln mit innerem und äußerem elektrostatischem Sprühen.
- Motor:ausgestattet mit einem hochwertigen Einphasen-Drei-Gang-Kondensatormotor.
- Einheit mit Kanalventilatorspule: Kupferrohre mit hoher Reinheit und Kühlflossen aus Aluminium
- Montierte Art: Horizontale/vertikale/deckenmontierte
- Abflussrohr- Ich weiß nicht.
Technische Parameter:
Modell
Ich habe ihn. |
FP-200
(FP-34) |
FP-300
(FP-51) |
FP-400
(FP-68) |
FP-500
(FP-85) |
FP-600
(FP-102) |
FP-800
(FP-136) |
FP-1000
(FP-170) |
FP-1200
(FP-204) |
FP-1400
(FP-238) |
Standardluft
Volumen ((m3h) |
H |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
| M |
255 |
382 |
510 |
638 |
765 |
1020 |
1275 |
1530 |
1785 |
| L |
170 |
255 |
340 |
425 |
510 |
680 |
850 |
1020 |
1190 |
| (W) Kühlkapazität |
1800 |
2700 |
3600 |
4500 |
5400 |
7200 |
9000 |
10800 |
12600 |
| (W) Wärmekapazität |
2700 |
4050 |
5400 |
6750 |
8100 |
10800 |
13500 |
16200 |
18900 |
| PTC (fakultativ) |
Leistung ((KW) |
1.5 |
2.0 |
2.5 |
3.0 |
3.0 |
4.5 |
4.5 |
6.0 |
6.0 |
| Elektrischer Strom (A) |
6.8 |
9.1 |
11.4 |
13.7 |
13.7 |
20.5 |
20.5 |
27.3 |
27.3 |
Statischer Druck ((Pa) |
S |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
| E |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
50 |
50 |
Geräuschpegel ((dB)) |
S |
≤ 37 |
≤ 39 |
≤ 41 |
≤ 43 |
≤ 45 |
≤ 46 |
≤ 48 |
≤ 50 |
≤ 52 |
|
| E |
≤ 40 |
≤ 42 |
≤ 44 |
≤ 46 |
≤ 47 |
≤ 48 |
≤ 50 |
≤ 54 |
≤ 56 |
|
Spirale |
Typ |
Hochreine Kupferrohre und Kühlflossen aus Aluminium |
Wasserfluss(1000 kg/h) |
0.34 |
0.50 |
0.66 |
0.81 |
0.96 |
1.28 |
1.61 |
1.92 |
2.18 |
Druckabfall ((KPa) |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
50 |
| Max. Arbeitsdruckmaschine(MPa) |
1.6 |
Motor
|
Leistungsaufnahme |
S |
37 |
52 |
62 |
76 |
96 |
134 |
152 |
189 |
228 |
| E |
44 |
59 |
72 |
87 |
108 |
156 |
174 |
250 |
300 |
| Anzahl |
1 |
2 |
Lüfter |
Typ |
Zentrifugalventilator mit doppeltem Einlass |
| Anzahl |
1 |
2 |
3 |
4 |
Anmerkungen:
1.Kühlbedingungen: DB=27°C, WB=19.5°C, TW1=7°C, △TW=5°C; Heizbedingungen: DB=21°C, TW1=60°C, △TW=10°C.
2Die Kühl- und Heizkapazitäten sind Werte bei hoher Geschwindigkeit, bei mittlerem Luftvolumen ca. 84% der in der Tabelle angegebenen Werte, bei geringem Luftvolumen ca. 74%.
3.Die Spirale ist ein dreischichtiges Rohr mit einer Flossendichte von 12 Flossen pro Zoll. Für andere Typen, wie z. B. zweischichtige Rohre, bitte gesondert angeben.
4.Die Geräuschwerte müssen unter den einschlägigen Anforderungen der nationalen Norm GB-T19232-2003 erprobt werden.
5.Die Leistung des Motorenzeichens dieses Produkts ist die Ausgangsleistung, während die in der obigen Tabelle dargestellte Leistung die Motoreingangsleistung ist.
6.In den obigen Modellnummern stellen die in Klammern stehenden Ziffern das Luftvolumen für Hochgeschwindigkeitsfahrten dar: Menge ×10 m3/h. Beispiel: FP-34 hat ein Luftvolumen von 340 m3/h.
Vertikaler Typ (LM) EinheitSeitwind-Ausgang)
| Seitwind-Ausgang |
| Modell |
Abmessung |
Nettogewicht |
| Eine |
B |
Weigerung |
| FP-200LM |
825 |
430 |
22 |
| FP-300LM |
865 |
470 |
25 |
| FP-400LM |
1075 |
680 |
28 |
| FP-500LM |
1115 |
720 |
32 |
| FP-600LM |
1255 |
860 |
37 |
| FP-800LM |
1505 |
1090 |
43 |
| FP-1000LM |
1725 |
1310 |
47 |
| FP-1200LM |
1935 |
1520 |
53 |
| FP-1400LM |
2125 |
1710 |
58 |
Anwendungen:
JETEX bietet eine Reihe hochwertiger Fan Coil-Einheiten an, die für verschiedene Anwendungsfälle und Szenarien geeignet sind.
Insgesamt kombiniert die Fan Coil-Einheit fortschrittliche Technologie, hochwertige Komponenten und innovatives Design, um zuverlässige und effiziente Klimaanlagelösungen für verschiedene Anwendungen bereitzustellen.Ob Sie eine horizontale, vertikal oder in der Decke montiert mit einem 3/4 "Abflussrohr, doppelten Einlass-Zentrifugalventilator, 3/4 "Rohrverbindungen und hochreinen Kupferröhren und Aluminiumkühlflossen,Dieses FCU-Produkt ist die ideale Wahl, um Ihren Kühl- und Lüftungsbedarf zu decken..
Häufige Fragen:
F: Welche Marke trägt die Ventilator-Spule?
A: Die Marke ist JETEX.
F: Welche Modellnummern gibt es für die Ventilator-Spuleinheit?
A: Die verfügbaren Modellnummern reichen von FP-200 bis FP-1400.
F: Wo wird die Ventilator-Spulen-Einheit hergestellt?
A: Die Ventilator-Spule wird in Guangzhou, China, hergestellt.
F: Kann ich leicht Ersatzteile für die JETEX-Ventilator-Spule finden?
A: Ja, Ersatzteile für JETEX-Ventilatoren sind leicht erhältlich.
F: Ist die JETEX-Ventilator-Spule für den Wohnbereich geeignet?
A: Ja, die JETEX-Ventilator-Spule ist sowohl für Wohn- als auch für gewerbliche Anwendungen geeignet.
